提出利用便攜式超聲波流量計對勝利發電廠供暖用流量計進行測試和核查,并對測試數據進 行相關計算處理。通過計算得出,勝利發電廠供暖用流量計誤差較大，給發電廠造成巨大的經濟損失， 也加重了發電廠生活區的污染程度。最后，針對勝利發電廠供熱計量中存在的不足提出了建議。

勝利發電廠擔負的勝利油區基地集中供熱工 程是勝利石油管理局的重點建設項目之一。集中 供熱工程的實施，結束了油田西城地區靠小型鍋 爐分散式燃油、燃煤供暖的歷史,解決了以前供熱 耗能大、成本高的問題，同時對改善城市大氣質 量,提高能源綜合利用率,起到了積極作用。

隨著小區供熱面積的增大，發電廠的供熱量 也在逐年增加,縱觀整個供熱系統,其中存在的主 要問題有：一是由于計量管理不完善和規范化程 度不夠,造成單位間因流量計計量偏差而發生經 濟糾紛;二是由于計量誤差較大,致使實際供熱量 大于需求供熱量，造成能源的浪費和城市環境的 污染。

近年來，隨著電子技術、數字技術的發展,利 用超聲波測量流體流量的技術發展很快，它采用 了先進的多脈沖技術、信號數字化處理技術和糾 錯技術,使流量儀表更能適應工業現場的環境， 計量更方便、經濟、準確。針對發電廠供暖系統存 在的問題,利用超聲波流量計對電廠供熱流量計 進行測試核查,對記錄的數據做相應的修正,最終 得出勝利發電廠年實際供熱量，為維護雙方權益 和供熱系統的進一步規范化管理奠定了基礎。

1.超聲波流量計的工作原理和技術選型

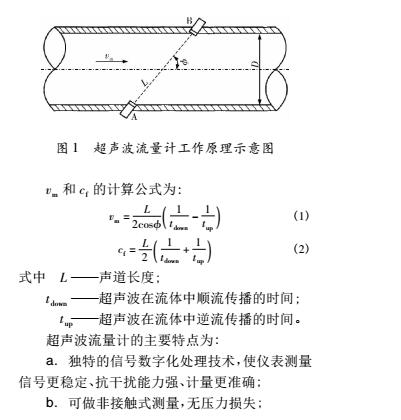

超聲波流量計以測量聲波在流動介質中傳播 的時間與流量的關系為原理。通常認為聲波在流 體中的實際傳播速度是由介質靜止狀態下聲波的 傳播速度和流體軸向平均流速在聲波傳 播方向上的分量組成03 ,如圖1所示。

C.價格較貴,前期投資大。

本測試選用PT878便攜式超聲波流量計,其 技術指標為：

準確度等級1.0級 測量直徑范圍 DN20~2000mm 測量探頭工作溫度 -20~210°C 由于采用管外安裝換能器的超聲波流量計是 通過聲波傳播途徑上流體線平均流速來進行測量 的,所以應保證換能器前的流體是沿管軸平行流 動的。因此，安裝地點的選擇必須保證換能器前 有一定長度的直管段。一般，當管道內徑為D 時,上游直管段長度應大于10D,下游大于5D,現 場的安裝還應避開強電磁場干擾、管道擾動等因 素的影響。

超聲波流量計探頭安裝方式有Z法、V法、X 法、2V法和平行法。根據勝利發電廠現場實際情 況,測量流量時,超聲波流量計的探頭采用Z法安 裝方式。

2.測試數據處理

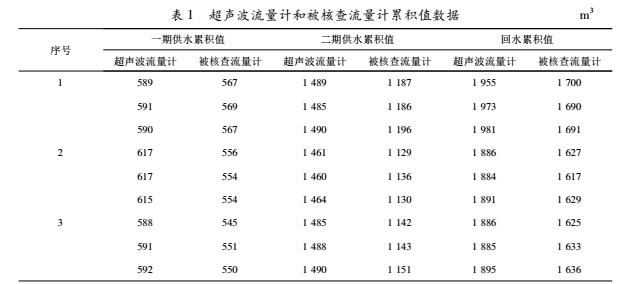

當超聲波流量計運行穩定后，記錄其累積示 值,待運行600s后，同時記錄超聲波流量計累積 值、被核查流量計的累積值以及流體的溫度和壓 力值,每次連續采集3組數據，共測試3次,整理 后的數據見表1。

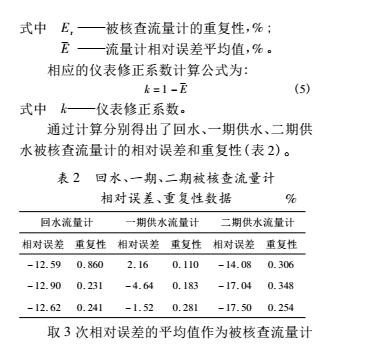

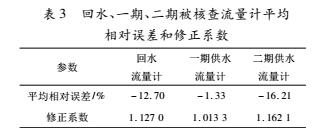

取600s內超聲波流量計累積值與被核查流 量儀表累積值進行比對,并計算被核查流量計的 相對誤差和重復性。

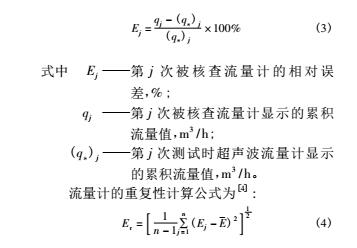

流量計的相對誤差計算公式為：

3.供熱量計算

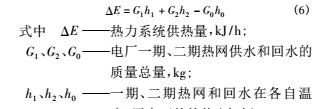

測試人員每隔1h分別記錄被核查流量計的 累積值、流體壓力值、溫度值和大氣溫度值，先計 算出每小時供熱量,進而計算曰供熱量,即：

度、壓力下的焓值（查表）,kJ/kg。 由實際日供熱量計算出發電廠某年度實際總 供熱量值為6 293 994. 90GJ、發電廠自測熱量為 5 388 275.64GJ,相差 905 719.26GJ。所以，由于 勝利發電廠供暖用流量計的誤差較大，造成年浪 費熱量約905 719. 26GJ (這部分熱量實際沒有創 造經濟價值）。

4.小結與建議

經過分區熱量值測量，勝利發電廠集中供熱 管轄小區單位面積供熱量都滿足《山東省城市集中供熱管理條例》的標準要求。按照1kg標煤的 低位熱值為7 000千卡（或29 274kj)計算,年供 暖期間浪費折合標準煤約30 939. 37t。工業鍋爐 每燃燒1t標準煤,產生二氧化碳2 620kg、二氧化 硫8.5kg、氮氧化物7. 4kg,因此，年供暖期浪費的 標準煤約產生81 061.15t 二氧化碳、262.98t 二氧 化硫、228.95t氮氧化物，加重了發電廠生活區的 大氣污染程度。

針對以上測試結果和經濟環保性分析，對勝 利發電廠提出如下建議:加強對計量工作的重視， 確保流量計量的準確性;定期對在用流量計進行 核查測試;引入新型流量計（如超聲波流量計）代 替?zhèn)鹘y(tǒng)流量計;推進供熱體制改革,其中供熱計量 改革是深化供熱體制改革的重要內容和關鍵環節 之—。
