基于GPRS技術的有線通信氣體流量計的通信改造

目前氣體流量計的通信方式有很大一部分還是在使用有線的方式，存在架構布線復雜、適應性差、擴展性差的問題。本文旨在于對有線方式的氣體流量計進行通信改造，通過基于GPRS技術的無線數據采集器，實現氣體流量計的無線遠程數據采集和監控。

引言

現有的氣體流量計管理系統要求數據中心能夠?qū)崿F(xiàn)對現場氣體流量計的實時數據采集，并根據需要對氣體流量計進行控制操作。方式上，現場的氣體流量計與數據中心通常采用傳統的有線電纜連接，通過 RS485 等方式與數據中心交換數據。實際現場的氣體流量計一般都是零散分布的，并且有些與數據中心的距離很遠，甚至長達幾十公里。實現實時數據采集，在成本和操作上仍存在比較多的問題。把有線方式改造成無線方式，則能很好的解決該問題。通過增設數據采集器，采集器先以有線方式與氣體流量計通信，然后通過無線 GPRS 方式與數據中心通信。最終實現數據中心與氣體流量計的數據互通。借助成熟的 GPRS 網絡，不僅方便，而且大大降低了成本。

1.GPRS 原理與模塊介紹

GPRS 是 指 通 用 無 線 業 務（General Packet Radio Service），是在 GSM 基礎上發展出的一種新的承載業務，它突破了 GSM 網絡只能提供電路交換的限制，通過對現有基站的改造，極大地提高了用戶數據的通信速率?，F(xiàn)在 GPRS 已經是使用最廣的移動通信技術，隨著通信技術和計算機網絡技術的快速發展，采集器的這種低成本接入遠程通信將成為一種普遍的技術。

本文采用的 GPRS 模塊是摩托羅拉 G24 通信模塊。它是一款高速的 GSM/GPRS/EDGE 模塊，支持四頻 850 MHz /900 MHz /1800 MHz /1900MHz。模塊具備短消息、GPRS 通

訊等功能，支持移動運營商的 APN 專網，內置 TCP/IP 協議棧，以先進的技術、穩定的性能實現了 M2M 的高速無縫連接。

2.硬件電路設計

2.1 主控 CPU 設計

采用 MSP430F5418A 單片機做為主控 CPU。MSP430系列單片機是美國德州儀器（TI）的一種 16 位超低功耗、具有精簡指令集（RISC）的混合信號處理器（Mixed SignalProcessor）。具有運算速度快、超低功耗、片內資源豐富等特點。具有可實現異步、同步及多址訪問串行通信接口，有多路 UART、SPI、I2C 接口可方便的實現多機通信等應用。豐富的通信功能，適合用于本文的采集器。

2.2 電源電路設計

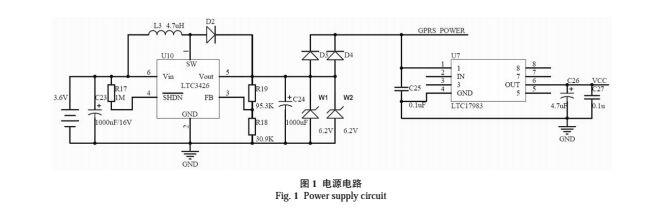

在對氣體流量計通信改造時，考慮到原有的流量計不一定都是配置 24V 外電源，為了更好的適用不同條件，采集器電路采用電池供電的方式。電池除了給采集器供電，還要給 GPRS 模塊供電。GPRS 模塊工作電壓要求比較高，在 GPRS 通信過程中數據傳輸瞬間工作電流激增，會導致電壓波動拉低，為了通信穩定，所以需要對電池進行升壓，才能滿足要求。升壓芯片為 LTC3426，是一款低輸入電壓、高輸出電流、低 EMI、低靜態電流的開關型升壓芯片。電源電路圖如圖 1 所示。

2.3 有線通信電路設計

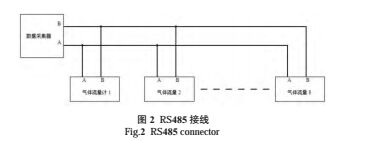

RS485 通信方式是大部分氣體流量計所采用的方式，在短距離通信方面應用較廣，并且支持多臺設備共用總線進行數據傳輸，在布線上相對簡單。通信協議總類別多，其中以 Modbus 協議做為一種相對通用和標準化的協議。 Modbus 協議是全球第 1 個真正用于工業現場的總線協議，通信使用主從技術，即僅一設備（主設備）能初始化傳輸（查詢），其它設備（從設備）根據主設備查詢提供的數據作出相應反應。本文中的采集器作為主機，氣體流量計作為從機。主機在需要向數據中心上傳數據之前，先通過 RS485 有線方式，向各從機收集數據，然后把數據打包封裝，再通過 GPRS 方式上發給數據中心。氣體流量計以儀表地址作為區分標志，采集器通過預先設置的氣體流量計的儀表地址，采用標準的 MODBUS 03 命令，分別訪問不同的氣體流量計，獲取每臺氣體流量計的數據。RS485 接線圖如圖 2 所示。

2.4 無線通信電路設計

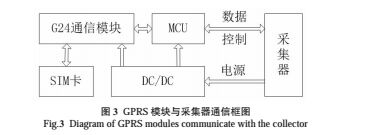

無線通信電路主要是采集器與 GPRS 模塊之間的通信電路。在采集器與 GPRS 模塊進行通信前，采集器已經預先通過有線方式收集到子機氣體流量計的所有數據，與 GPRS 模塊通信的目的就是與數據中心建立鏈接，并且把采集到的數據通過 GPRS 模塊無線傳輸?shù)綌?shù)據中心。GPRS 模塊集成獨立 CPU，專門處理 G24 模塊與 GSM 網絡之間的通信。采集器與 GPRS 模塊之間通過 RS232 接口，波特率9600bps，采用透明方式進行數據傳輸。GPRS 無線通信屬于大功率器件，在數據交換期間工作電流達到 150mA 以上，待機電流 10mA，休眠狀態 5uA 以下。對于電池供電的采集器來說，必須控制好整體功耗。設計采用 MCU 的 IO 口來控制 GPRS 模塊的 EN 控制腳。在達到預先設定的通信時間時，拉高 EN 電平，GPRS 模塊開始供電，并且進行聯網操作。聯網成功，再進行數據通信，之后再關閉控制腳，模塊進入低功耗的休眠狀態。

3.軟件系統設計

整個軟件構架采用模塊化設計 , 將各功能設計成相互獨立的函數供主程序調用 , 這樣既增強了程序的可讀性 , 又便于系統的維護與升級。此外 , 整個系統采用前后臺的控制方式來協調各功能模塊 , 控制和任務分配由主程序和中斷服務程序完成。整個軟件流程分為數據采集和數據 GPRS 通信兩大功能區域。

3.1 數據采集

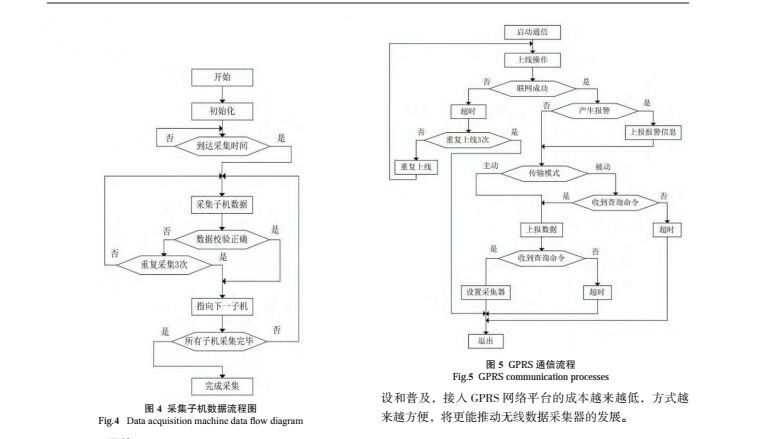

數據采集主要完成對子機氣體流量計的數據采集，采集信息包括總量、流量、溫度、壓力、狀態信息等。采集器在達到設定的采集時間時，按照輪詢方式，依次對每個子機氣體流量計通過 RS485 有線方式進行數據采集，再對數據按照約定的數據格式重新壓縮打包。采集流子機數據程如圖 4 所示。

3.2 GPRS 通信

GPRS 通信的主要功能是把采集到的子機的數據通過 GPRS 網絡上傳到數據中心，在產生報警事件時，實時產生報警信息上傳，并且接受數據中心的指令設置。實現數據中心對氣體流量計的管理和監控。GPRS 通信流程如圖 5 所示。

4.結束語

本文設計的無線數據采集器解決了有線通信的弊端，通過依附現有的 GPRS 網絡平臺，實現了遠程數據采集和監控的目的，減少大量的人力。隨著網絡化的進一步建時仿真。這為 EDPF-NT+ 先進控制算法研究提供了高效的開發及驗證途徑。
