針對液體火箭推進劑加注系統計量精度差的問題,提出一種拆分一重組的測量數據處理方法。該方 法將流量計的現場測量數據拆分成若干分量的凸組合形式,再將各分量重組以構成有效的最小二乘算式，同時引 入遺忘因子對測量數據的時效性進行折衷;分別按照兩種常見的工程情況，利用發射任務實測數據檢驗了方法的 有效性和實用性。這一方法解決了流量系數的現場標定問題,提高了加注系統的計量精度。

0.引言

推進劑加注對液體火箭的入軌精度乃至發射成 敗有著至關重要的影響。加注過量或欠量都會導致 火箭的動力學模型參數發生變化,進而影響到 它的控制性能和精度,嚴重時會使發動機關機條件 無法滿足,從而導致發射失敗。

由于在流量系數標定上的缺陷，現有的加注量 計量方法精度較差。盡管采用一些修正手段能 夠提高計量精度和范圍，但這種固定形式的流量系 數從根本上并不能消除系數漂移所帶來的誤差，為 此，需要采用流量系數現場標定方法，以獲取準確的 流量系數。而利用在線辨識方法進行流量系數現場 標定,無論是經典的多項式擬合，還是新近提出 的一些智能辨識方法，都很難根據現場已知條 件（測量信號的時間序列及其相應的總輸出結果） 羅列出有效的參數辨識算式。因此，直接利用現場 測量數據進行流量系數現場標定的做法尚未見報 道。實際工程中有采用多傳感器數據融合?來提 高加注量計量精度的,但這種做法效果有限。

本文主要討論如何利用現場測量數據對流量系 數進行參數標定,以實現推進劑加注量的精確計量。 首先,簡要介紹了推進劑加注系統的工藝原理，指出 現有計量方法的不足。其次，利用模糊數學中的隸屬函數B_1a概念將流量系數表示成若干離散樣本 點的凸組合形式,并基于這種凸組合結構，對測量數 據進行拆分一重組處理,得到了有效的最小二乘算 式。由于測量數據在拆分一重組處理時要大量用到 累加運算，因此，這一處理方法能有效濾除信號中的 噪聲。最后，以發射任務的實測數據檢驗本文方法 的效果,并針對實際工程中可能遇到的測量數據不 足、數據觀測陣條件數過大等問題展開討論，提 出了相應的解決辦法。

1.推進劑加注工藝原理

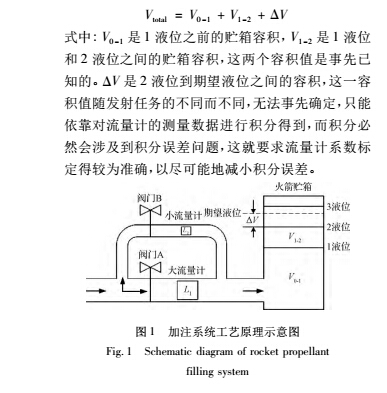

火箭推進劑加注系統是將液態推進劑由罐車或 庫房經管路泵入火箭的貯箱，其工藝原理如圖1所 示。圖中的是適用于大流量的流量計,而乙是適 用于小流量的流量計。在火箭貯箱里分別設立了 3 個液位觸點。在推進劑加注的起始階段，閥門A開 啟、B關閉，加注系統以大流量形式工作；當貯箱內 的液面達到1液位時,1液位觸點接通，貯箱發出“1 液位到”信號，閥門A關閉、B開啟，加注系統以小 流量形式工作；當液面到達2液位時，同樣觸發“2 液位到”信號,加注系統繼續以小流量方式工作，直 至推進劑液面達到期望液位（由軌道計算確定）。 此時,總的推進劑加注量Ftotol為：

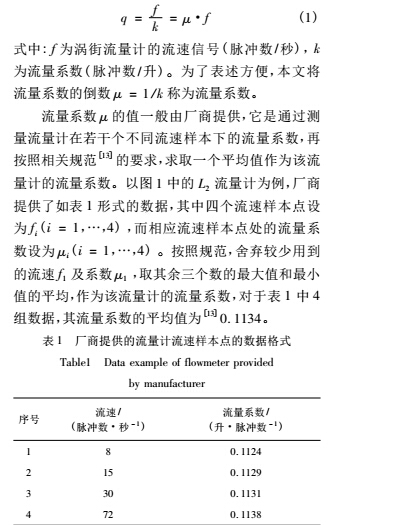

根據渦街流量計的工作原理,管路內的流量

q為:

這種做法存在以下不足：

由于測試環境、介質條件的不同，廠商提供 的流量系數并不一定適合發射場；另外，隨著使用時 間的增加,流量計難免會產生一些內外部變化,從而 導致其流量系數發生漂移。

受實驗條件的限制，廠商在測試流量計時往 往不能做到滿量程測試，比如，當廠商用水作為介質 進行測試時,水的流速要受到水塔高度的限制,而水 塔高度又受到工程造價的限制，因此,許多廠商常常 提供不了流量計在較高流速下的流量系數。

由表1可知，當介質流速不同時，相應的流 量系數也不相同，而上述取平均值的做法則完全忽 略這種差異,當實際加注過程中的流速和廠商測試 所用的平均流速不相同時，廠商提供的流量系數就 不再適用。

2.數據處理的拆分一重組方法

要解決上述問題，需要考慮流量系數隨流速而 變化的情況,并采用現場標定方法來提高流量系數 的準確度。而由前文的加注系統工藝原理介紹可 知，流量計數據處理的已知條件僅為：流量計輸出的 流速信號,以及固定液位處所對應的容積值（如圖1 中的V。_!和R_2 )。根據這些已知條件很難列出有 效的最小二乘式。為此，本文提出一種拆分一重組 的數據處理方法,巧妙地解決了上述難題。

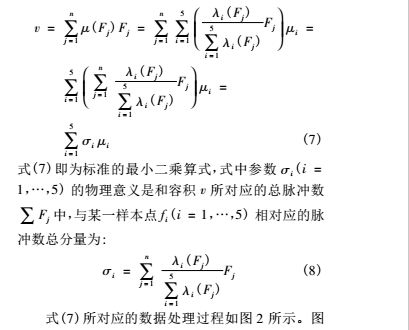

首先介紹最小二乘法的一個性質?？紤]如下最 小二乘式：

3.實際加注數據的處理

本節利用實際加注數據檢驗上 情形在實際工程中是最常遇到的：一是數據量不足， 二是數據陣的條件數過大,下面結合實測數據,詳細 討論這兩種情況下數據處理的方法和步驟。

3. 1數據量不足時的處理

假設某三級液體火箭A,其一級貯箱的1液位

t述方法。有兩種

到2液位的容積值VH、二級貯箱的1液位到2液 位的容積值Vf_2、三級貯箱的0液位到1液位的容 積值V0A_1以及1液位到2液位的容積值Vt均為已

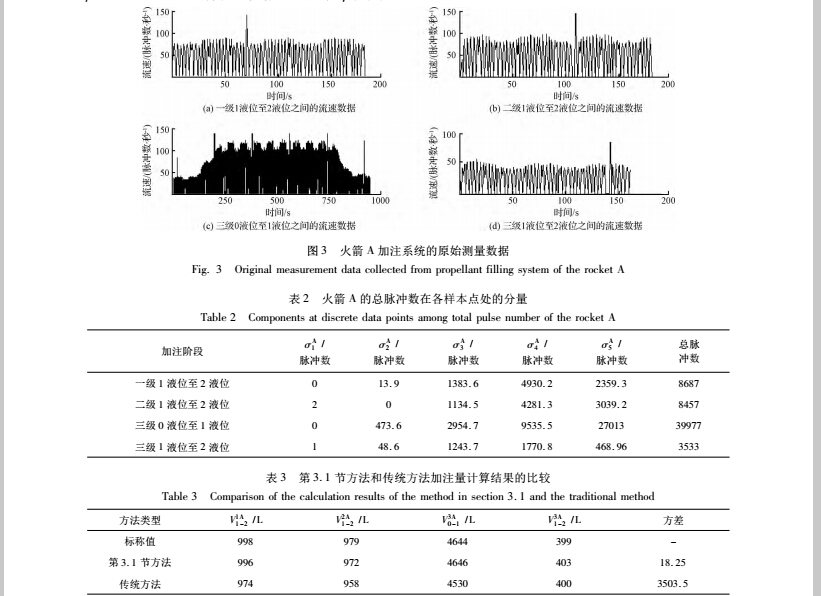

知量,且都采用小流量方式加注（即圖1中推進劑 流過[流量計），圖3為上述加注過程中各階段的 實測數據。

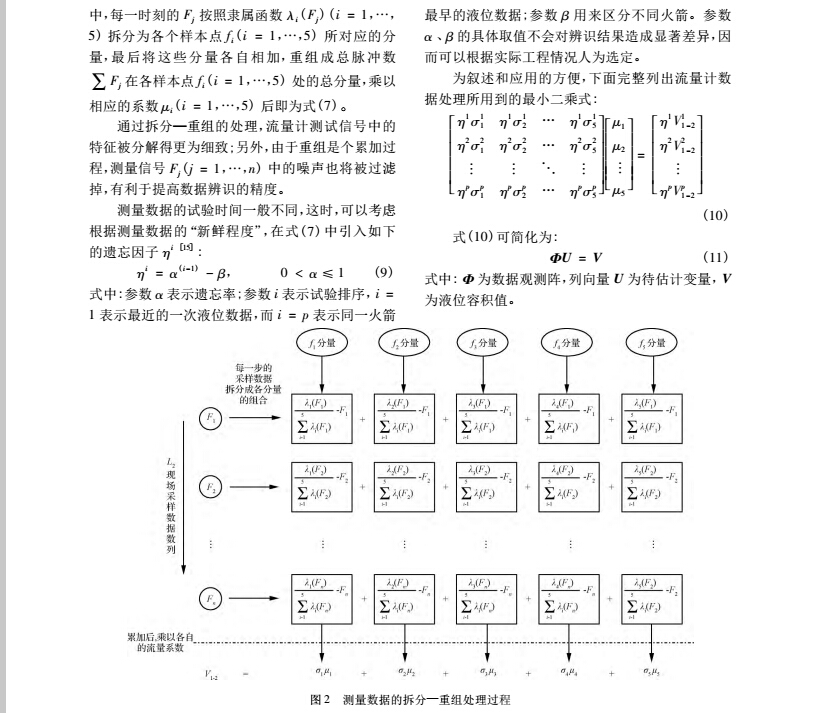

根據圖3的實測數據,將流量計[的最大流速 限定為/= 100 (脈沖數/秒）。按照圖2的拆分一重組處理過程，可以求得總脈沖數$ Fj在各 樣本點處的分量j, (i = 1，…,5),其結果如表2所 示。

由于數據個數只有4個,利用式（10)不能求出 全部5個參數& (i = 1，…,5),這時,可以考慮將前 4個系數…(i = 1，…,4)直接取為廠商提供的數 據,而只求解未知參數。由于4個數據是同一火 箭的,遺忘因子（式(9))中的參數可以考慮選擇為： P = 0，a =0. 95。將表2數據、遺忘因子以及貯 箱不同液位間的標稱容積值（如表3中的標稱值） 代入式（10)，求解該最小二乘式可得/x5 = 0. 1174。

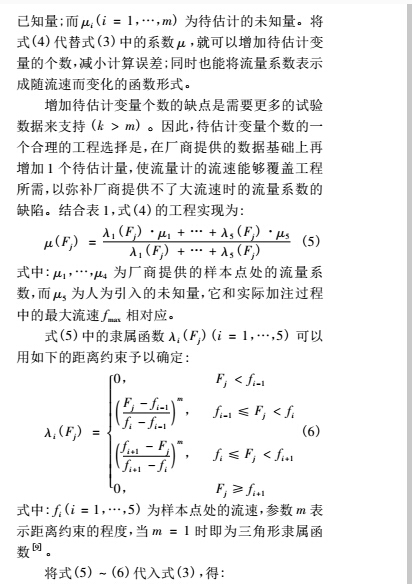

得到各樣本點處的參數(f，) (i = 1，…,5) 的值以后，就可以按照式（6)計算每個采樣數據 Fj (j = 1，…，）的隸屬度，進而利用式（5)求得Fj 所對應的流量系數,兩者相乘為流量,累加后得到加 注量。其計算結果和傳統的、流量系數取固定值的 計算結果的比較見表3。從表3中的方差計算結果 可以看出，本文方法比傳統方法精度要好很多。

3. 2數據觀測陣條件數過大時的處理

如果有更多的數據源，則可以利用式（10)求解 全部5個樣本點處的系數值,但這時需要注意數據 觀測陣條件數過大而引發的辨識精度問題。

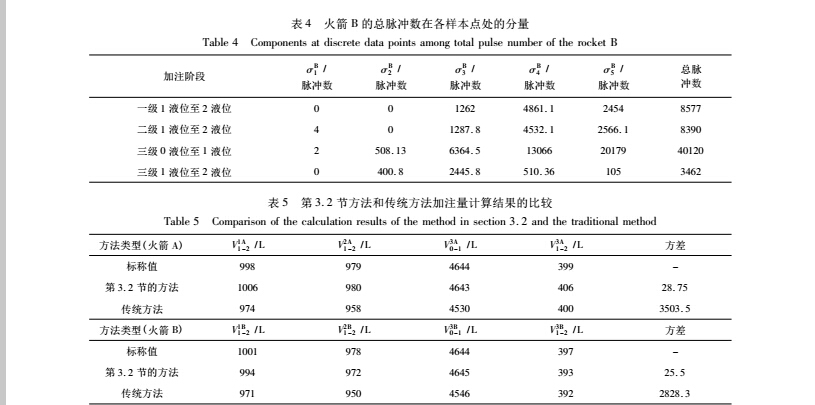

假設另外一發火箭B的推進劑加注數據經處 理后,得到如表4所示的各樣本點處的脈沖數分量。 遺忘因子（式（9))中參數選為：a = 0. 95、p = 0. 3。將火箭A、B的各個總脈沖數分量（表2、表4 數據）以及貯箱不同液位間的容積值代入式（10)， 求解該最小二乘式可得：

U = 1.5348 0.1649 0.1056 0.1185 0.1157] T 和廠向提供的參數相比，叫=1. 5348和內= 0. 1649明顯過大,是不合理的。造成這一錯誤的原 因是數據陣中第一列和第二列的數值太小,使得數 據陣少的條件數過大,從而導致計算誤差太大。 為解決這一問題，可以將參數叫、/^直接設定為廠商提供的數值,將其代入式（10),只求解叫、 的值。最后求得內(i = 1,…,5)的值為：

U = 0.1124 0.1129 0.1127 0.1163 0.1165] T 和廠商提供的數據相比，這個結果非常合理,從 數值上看，是完全可以接受的。

利用得到的& (i = 1,…,5)系數值可以同時計 算火箭A、B貯箱不同液位間的加注量，其結果如表 5所示。從表5可以看出，這組參數& (i = 1,…-,5) 能夠較為準確地同時計算出火箭A、B的加注量。

綜合上述兩種情況來看，采用本文提出的方法 能夠使加注量的計量精度提高200多倍（按方差來 衡量），足以證明本文方法的優勢。

4.結論

針對傳統推進劑加注量計量方法存在的缺陷， 提出一種測量數據拆分一重組的處理方法，巧妙地 解決了加注系統流量系數現場標定所遇到的難于羅 列辨識算式的難題。數據拆分是將一個測量數據表 示成若干離散樣本點處數據的凸組合形式,從而使 待估計變量的個數增加,輸出殘差減小，同時也能將 流量系數表示成流速的函數形式，更符合流量計的 計量特性;數據重組則是將各樣本點處的數據分量 進行累加,和總的過程輸出結果構成有效的最小二 乘算式,數據重組的累加操作有利于抑制測量數據 中的噪聲。實例分析計算表明，利用拆分一重組的 處理方法能非常準確地標定流量系數，大大提高了 推進劑加注量的計量精度。

本文所解決的問題不僅是流量計標定時遇到的 問題，它也是一個常見的工程問題一即已知測試 信號序列及該信號所對應的結果，辨識出相應的系 統參數,采用拆分一重組的數據處理方法能有效解 決這類辨識問題。
